ウォータージェット


ウォータージェット ウォータージェットは特殊高圧ポンプにて浄化水を最高水圧3500㎏f/c㎡まで圧縮し、抜き型では不可能な精度と微細加工を可能にしました。
1992年に始まった日之出製作所のウォータージェット加工は新型機になり、さらに高い精度と精密加工を実現します。
高水圧の浄化水を特殊ノズルから0.1~0.18mmの太さで噴射し、様々な材質の平板を高精度で微細な加工をいたします。
カッティングプロッター、レーザー加工、ワイヤーカットでは不可能な微細加工に1個からのオーダーに対応いたします。 また、各厚み、硬度の加工も可能となりました。

板状ガスケットスピード加工


gasket_jet

各種ガスケット,平ベルト(歯車形状等も可)など平板からの抜き,切り出し加工には色々な難点がありました。

1. 抜き型,切り出し加工では不可能だった微細な加工が可能です。 下図の形状見本を御覧ください。
2. 最大加工寸法は1000mm×800mm。抜き型製作不可。
  切り出し加工では精度の出なかった製品も加工が容易に行えます。
3. 製品製作のデータ入力は、コンピュータを利用したCAD・CAMと実寸、もしくは等倍の図面を利用したスキャナーの読み込みの2種類。
  迅速かつ正確なデータ処理で当日製作にも対応いたします。


guket_comp gasket_maci

ウォータージェット加工のメリット

1、金型が不要
  1個からNCによるプログラミングで加工対応
2、最小ノズル径 0.1~0.18mmにより微細な加工が可能
   金型、刃物、レーザー、ワイヤーカットでは不可能な精密な加工も対応
3、最大加工寸法1380mmX1380mm。(抜き型製作では不可)
   切出し加工で精度の出なかった大型製品も高精度で対応
4、DXFファイル対応
   お客様のデータから迅速にプログラム製作いたします


各種材料加工

従来加工できなかった金属、セラミック、ガラス加工も可能なりました。

加工可能な素材
1、各種合成ゴム板材
   規格材質以外(硬度、特殊配合等)も板材の成形より対応致しますので、ご相談ください
2、各種合成樹脂板材
   テフロン、ナイロン、ポリアセタール、ポリカーボ、アクリル等
3、各種ガスケット用シート
   ノンアスベスト材、銅板、発泡フォーム、スポンジ等
4、各種金属材料
   SPCC、SUS、真鍮、チタン等の特殊素材もOK
5、その他、セラミック、ガラス等の加工も承ります。
   強化ガラスに関しては別途お問い合わせください


各種材料加工例

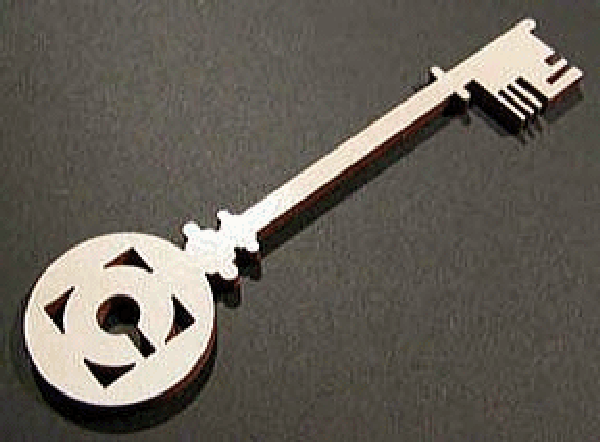

チタン セラミック
titanium ceramic

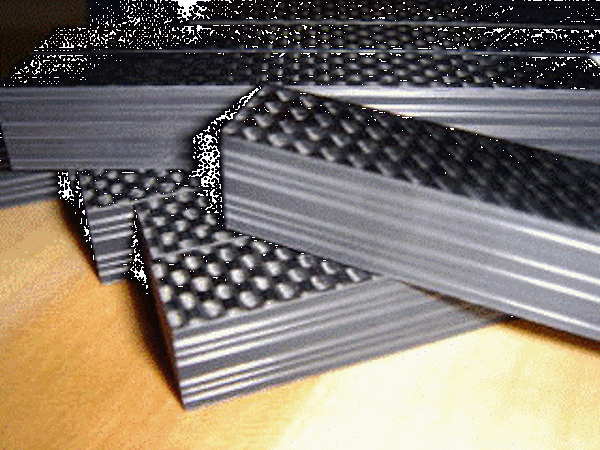

炭素繊維ブロック
carbon fiber

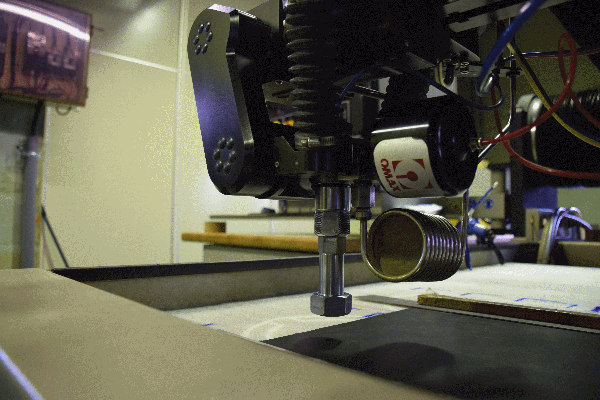

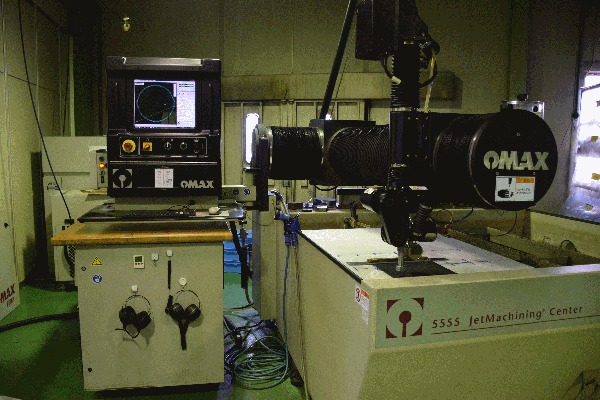

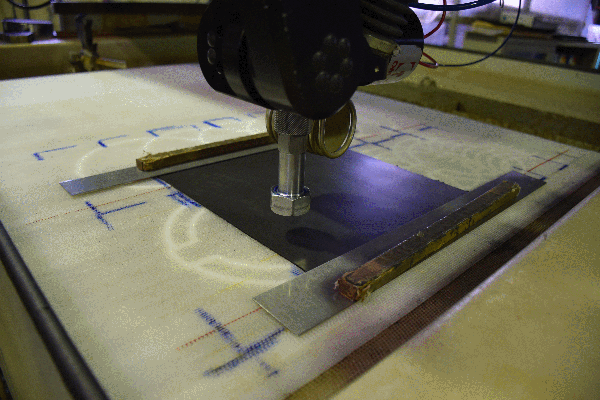

新型ウォータージェット加工機の特徴


1、デジタルドライブ、ブラッシュレスサーボ、高精度スクリューの採用により位置決精度 ±0.076mm
2、直駆動プランジャーポンプによる吐出圧力が安定、 切断部の滑らかな製品を実現
3、チラー(水温管理機)の採用により水温の管理が可能。  素材に対しての熱変質、応力変化を低減


加工形状例


1.最少加工実績 2.歯車用タイミングベルト
gasket_mini gasket_gear

3.フィルター用 仕切り板 穴総数260個 4.大口径フランジ・ガスケット
gaket_filter gasket_big

5.その他、一般ガスケット(1枚もの)
gasket_etc

    6.装飾用フォーム文字切り出し

看板、室内装飾用のフォーム製文字、マーク等も製作致します。
細かい部分もきれいに加工可能です。
お気軽にお問合せ下さい。
