シールジェット


シールジェット 緊急の修理、在庫無し、輸入品の為調達時間がかかる。この様な事でお困りになった事はありませんか?
シ-ルジェットは、日之出製作所が取り組んできた少量、多品種、短納期に対する一つの結論の形です。
金型を製作することなく、1個から即日対応で製作出荷致しております。
もちろんその精度、仕上がりは金型製品におとりません。
シール業界25年の実績を持つ当社が自信をもってお届け致します。

seal_jet_logoseal_jet_tytle

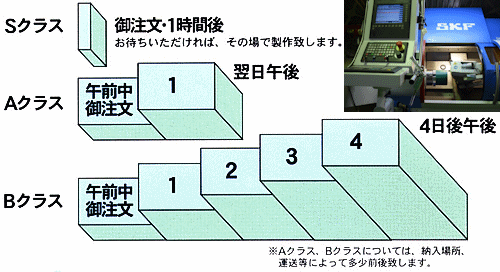

1 製作期間


seal jet class


2 断面形状(シールの種類)


シール・ジェットには、様々なパッキンの基本断面形状の約80種類を用意してあります。
下の図以外にも様々な形状が製作可能です。基本形状から展開される形状は400種類以上、また基本形状以外の製作も別途行っております。
基本形状以外についてはSクラスの納期が適用できない場合があります。
詳しくは、当社営業担当に御相談下さい。


ロッドシール

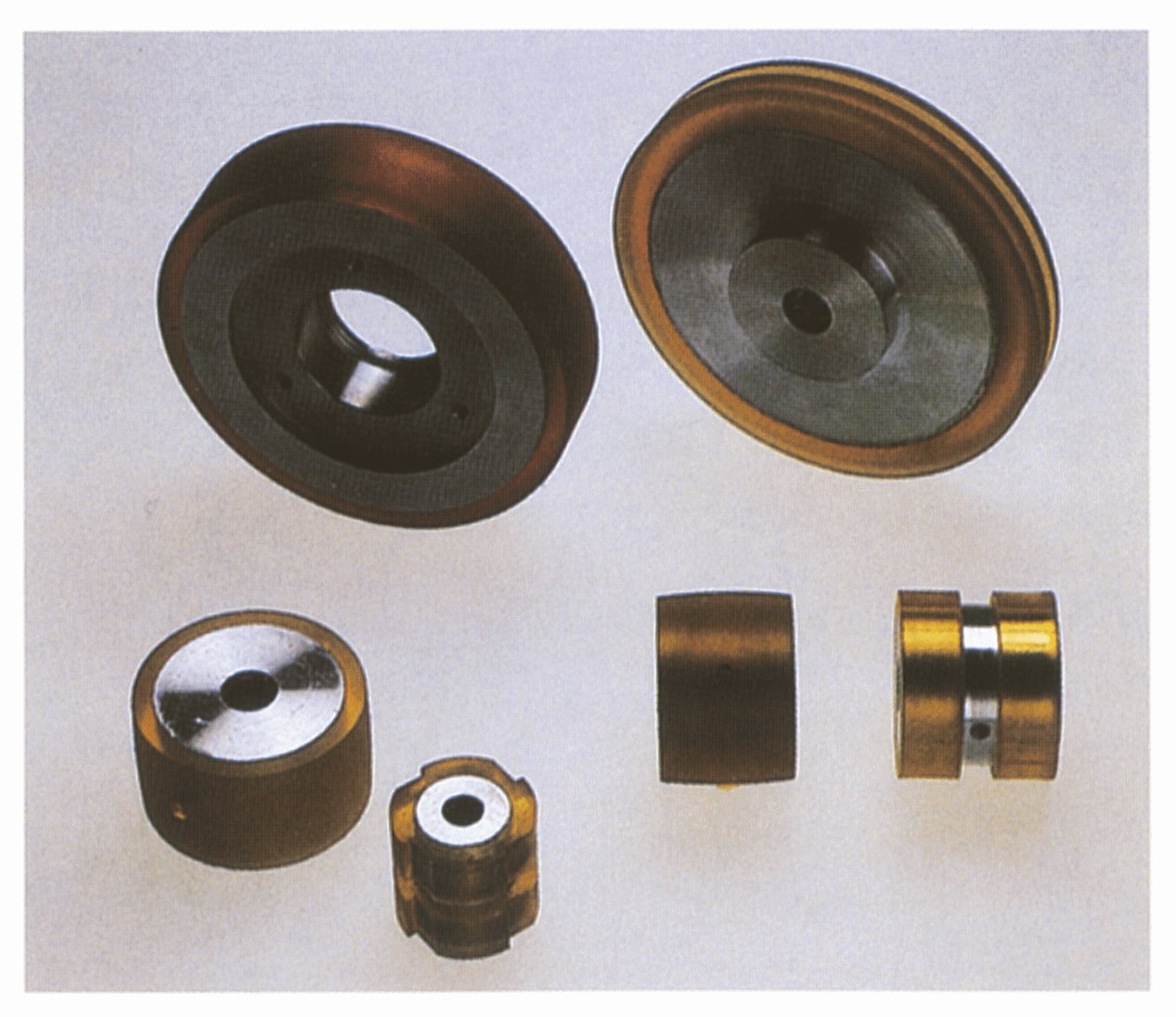

S01-P S01-P S01-R S01-R S02-P roller
S02-PD S02-PD S02-R S02-R S02-RD S02-RD
S02-S S02-S S03-P S03-P S03-F S03-F
S03-S S03-S S04-P S04-P S04-PD S04-PD
S05-P S05-P S05-R S05-R S06-P S06-P
S06-R S06-R S07-P S07-P S07-F S07-F
S08-P S08-P S08-PE S08-PE S08-R S08-R
S09-E S09-E S09-ES S09-ES S09-D S09-D
S09-DS S09-DS S09-P S09-P S1012-T S1012-T
S1012-M S1012-M S1315-T S1315-T S16-A S16-A
S16-B S16-B S17-P S17-P S17-R S17-R
S18-P S18-P S18-R S18-R S19-F S19-F
S20-R S20-R S21-P S21-P S22-P S22-P
S22-R S22-R S24-P S24-P S2527-F S2527-F
S2931-F S2931-F S32-P S32-P S35-P S35-P

ロータリーシール

R01-P R01-P R01-R R01-R
R01-AF R01-AF R01-AS R01-AS R01-F R01-F
R02-P R02-P R02-R R02-R R03-P R03-P
R03-R R03-R R04-A R04-A R05-A R05-A
R06-P R06-P R06-R R06-R R07-P R07-P
R07-R R07-R R08-A R08-A R09-F R09-F
R09-FS R09-FS R10-F R10-F R10-FS R10-FS
R11-F R11-F R12-F R12-F R13 R13
R14 R14 R15-P R15-P R16 R16
R19-F R19-F R20-P R20-P R30-A R30-A
R35-A R35-A

ガイドリング

F01 F01 F02 F02
F03 F03 F04 F04 F05 F05
F06 F06 F07 F07 F08 F08

バックアップリング

ST08 ST08 ST09 ST09
ST10 ST10 ST11 ST11 ST12 ST12
ST13 ST13

3 材質


シール・ジェットでは、下表の材質を取り揃えています。
いずれもパッキン材料として開発され、すぐれた性能を持っています。


シール・ジェット
記号
材質区分 使用温度範囲 硬度
ECOPUR ポリウレタン -40℃~+110℃ 93±2 グリーン
H-ECOPUR ポリウレタン
(耐水仕様)
-30℃~+110℃ 93±2
ECOTAL ポリアセタール -50℃~+110℃ 160
ECORUBBER
1
NBR -30℃~+100℃ 85±5
ECORUBBER
2
FKM -20℃~+200℃ 85±5
ECORUBBER
3
EPDM -45℃~+150℃ 85±5 黒・青
ECOSIL シリコーン -60℃~+220℃ 85±5 弁柄
ECOFRON
1
PTFE -200℃~+260℃ 25
ECOFRON
2
ニッケル入り
PTFE
-200℃~+260℃ 26 グレー


シール・ジェット・システムによるメリット

1.全く新しいシステムによる切削加工にて製造いたします。

 即ち金型代金が全く必要ありません。
 当然、金型の製作時間も節約出来ます。

2.弊社のコンピュータに世界各国パッキンメーカーの基礎データが400種類以上!

 お御客様の必要な形状に最速1時間で対応いたします。
 または、準品の特種形状にも1日から4日以内で製作いたします。

3.素材も研究を重ね、素晴らしい耐久性を有します。

 各国パッキングメーカー等のものと比較しても、高いレベルに位置します。



製品情報

オイルシール・テフロンシール

オイルシール・テフロンシール

自動車・船舶はもとより、建設機械・家電製品をはじめ特殊車両・ポンプ等、あらゆる産業や工場設備などにも使用されています。

Оリング

Оリング

数あるパッキンのなかで最も多品種、コンパクト、かつ信頼性の高いパッキンです。

パッキング

パッキング

独自の設計・材料・製造方法によって、厳しい使用条件下においてもその性能を十二分に発揮致します。

樹脂・金属とゴムの成型品

樹脂・金属とゴムの成形品

各種合成樹脂と合成ゴムの加硫接着により通常の接着剤では得ることができない接着力により最高の性能を発揮いたします。

バックアップリング

バックアップリング

過酷な使用条件下でパッキンの性能を十二分に引き出すためのバックアップリングを設計、製作しております。。

加硫ジョイント

加硫ジョイント

ゴム本来の成形方法であるプレス加硫によって、通常の成形製品と同等の性能を承ります。
