バックアップリング


バックアップリング 高圧、高負荷時におけるパッキンの状況は非常に過酷なものです。
日之出製作所では過酷な使用条件下でパッキンの性能を十二分に引き出すためのバックアップリングを設計、製作しております。
一般形状、特殊形状ともに最高の加工精度の製品をお届け致します。

Oリング用バックアップリング

Oリング用バックアップリングは、スパイラル・バイアスカット・エンドレスの3種類に分けられます。
性能的にはエンドレスが最も良好ですが、装着部の形状等によって、スパイラル・バイアスが使用されます。
当社では、規格寸法Oリング用4F製バックアップリングの在庫が常時ございますが、特殊寸法Oリング用バックアップリングの製作も承ります。


endless
bias_cut

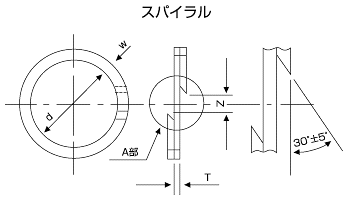

spiral

パッキン用バックアップリング

Oリング同様、各種パッキンに関しましても、はみ出し現象防止の為のバックアップリングを製作致します。 又、下図の様な軸受や、Oリング補助部品も製作致しますので、当社へ御相談下さい。


pk_bkup

バックアップリング用材料のラインアップ


 一般樹脂
 ポリアセタール樹脂 HPA-J・HKA-D
 6ナイロン樹脂 HN6
 66-ナイロン樹脂 HN66
 特殊重合ナイロン HMC
 ガラス繊維ナイロン HGN

 フッ素樹脂
 4弗化エチレン樹脂 H4F
 炭素・黒鉛繊維充填フッ素樹脂 HCF
 グラスファイバー充填フッ素樹脂 HYG
 グラスファイバーグラファイト充填フッ素樹脂 HYGR

 ステンレス鋼
 SUS304  HS304
 SUS316 HS316

 一般鋼材
 SS400
 SPCC

※バックアップリングは1個より即日対応。シールジェットシステムはここをクリック。
